5239系列激光束供氣吹掃設備

規格：8065239-01-1

單位：

瀏覽次數：4085

性能標簽：

8065239系列激光束供氣吹掃設備，最大入口3000PSI，Cv=0.17

產品詳細描述

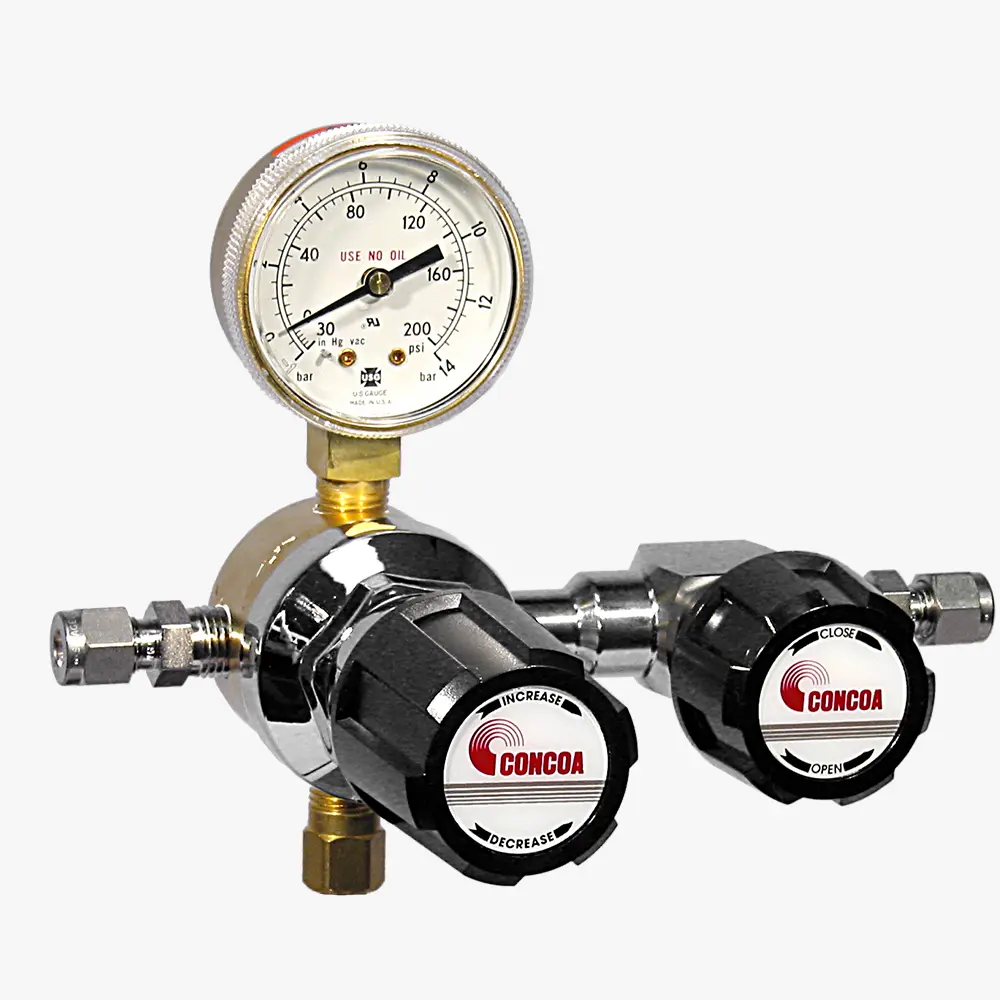

5239激光光束吹掃調壓閥旨在從623激光輔助氣體輸送系統中抽取氮氣，方便地供應氣體以吹掃二氧化碳工業激光器的激光束，同時確保氣體的純度。CONCOA的5239系列激光光束吹掃減壓閥配有內置隔膜閥，可以直接連接到623系統的低壓端口，或任何高流量氮氣源的下游。

主要特征

• 316L不銹鋼隔膜可防止內側擴散
• 光譜氦氣泄漏檢查驗證泄漏完整性
• 不銹鋼管出口連接確保無泄漏連接
• 10微米不銹鋼內部過濾器限制了氣體污染的可能性

主要性能

• 最大入口壓力：3000磅/平方英寸（210巴）
• 主體：黃銅棒材
• 閥蓋：鍍鉻，壓鑄鋅
• 入口/出口連接：1/4英寸不銹鋼壓縮管接頭
• 最大輸送壓力：100磅/平方英寸（7巴）
• 溫度范圍：-40°F至140°F（-40°C至60°C）
• 規格：直徑2英寸（50毫米）的鍍層外殼
• 閥座：PTFE
• 過濾器：10微米燒結青銅
• 隔膜：316L不銹鋼
• 氦氣泄漏完整性：1 x 10^-8scc/sec
• Cv:0.17
• 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；CRN OH5216.5R2

調壓閥

閥體：黃銅棒
閥帽：鍍鉻壓鑄鋅
閥座：PTFE
過濾器：10微米燒結青銅
膜片：316L不銹鋼
內部密封：PTFE

隔膜閥

閥體和接頭：鍍鉻黃銅
膜片：Elgiloy®
閥座：PCTFE
密封：金屬對金屬面密封

技術特性

最大入口壓力：3,000PSIG (210BAR)
溫度范圍：-40~140°F (-40~60°C)
壓力表 (PSI/BAR) ：2”直徑鍍鉻黃銅
入口連接：¼” MPT
出口連接：¼”不銹鋼卡套管接頭
氦氣泄露檢測：1 x 10^-8 scc/sec
Cv：0.17

訂貨信息

訂貨號                             描述
8065239     激光束吹掃設備,含調壓閥和隔膜閥
8350204     后面板安裝支架包
